Срочно нужна помощь по электрике!
|
|
| makson333 | Дата: Понедельник, 18.04.2011, 21:37 | Сообщение # 1 |
|
Лейтенант
Группа: Пользователи
Сообщений: 66
Статус: Offline
| В общем такой вопрос, начал менять контактную группу замка, провода забыл пометить (лоханулся). Теперь не в этом суть. Вопрос вот в чем, мог ли я при неправильном подключении спалить втягивающее на стартере? И другой, как правильно подключать провода по цветам? У меня их шесть: 2 красных( идут на 15 вроде как, два желтых( один на 30, другой на 50), черный один на 30 и белый на"Р". Вот такая в общем тема, буду очень признателен за помощь!!!
|
| |
| |
| SabitofF | Дата: Вторник, 19.04.2011, 00:52 | Сообщение # 2 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 415
Статус: Offline
| втягивающее точно не спалил от этого. расспиновка: (с режима выкл и по кругу) два чёрных - белый - красный - красный (который идет на АКБ и стартер)- 2 желтых (спареные)
|
| |
| |
| iv0911iv | Дата: Вторник, 19.04.2011, 12:10 | Сообщение # 3 |
 Генералиссимус
Группа: Модераторы
Сообщений: 1681
Статус: Offline
| Не знаю, как у Вас господа, а у меня было так. Теперь замка нет (тумблер и кнопка). 30- красные. 15-черные. 50- желтый (не подписана). 16 - белый.

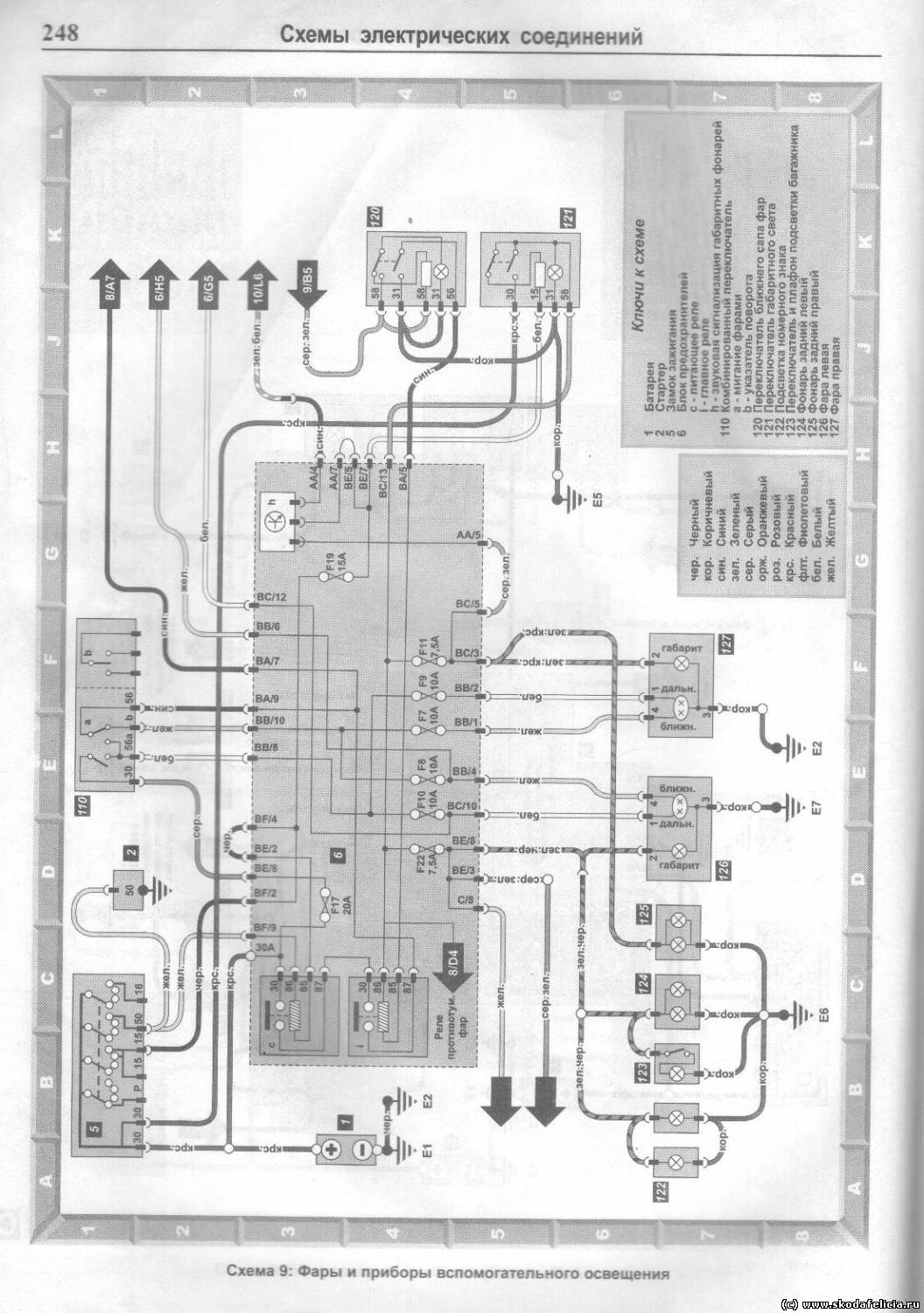

Слева на право (по кругу вниз)- 16, 15, Р. "50", 30. "Р" - была не занята. Книга (я думаю у нас одинаковые) стр. 248 "Схема №9. Фары и приборы вспомогательного освещения." Если замки не разные, 16-я -слева, чуть в центре. "Один" цвет всегда вместе.
Нет предела совершенству!!!
Нет страшнее зверя, кошки!!!
Самый точный диагноз - патологоанатомический!!!
|
| |
| |
| SabitofF | Дата: Вторник, 19.04.2011, 15:00 | Сообщение # 4 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 415
Статус: Offline
| не могли бы отсканировать данную страничку? Или же в электронном руководстве есть?
|
| |
| |
| makson333 | Дата: Вторник, 19.04.2011, 15:54 | Сообщение # 5 |
|
Лейтенант
Группа: Пользователи
Сообщений: 66
Статус: Offline
| http://infoaboutauto.narod.ru/technic....ric.gif вот ссылка на всю электрику. Так же есть в мультимедийке по Шкоде, качал с торрентов. Хм, и все таки втягивающее умерло, еще при замене трамблера уже стучали по нему, вот он и тупил, а вчера еще и плюс ему крутой добавил. Так что при замене можно спалить его) Добавлено (19.04.2011, 15:54)
---------------------------------------------
Quote (iv0911iv) Не знаю, как у Вас господа, а у меня было так. Теперь замка нет (тумблер и кнопка). И как это происходит? тумблером включаешь зажигание, а кнопкой крутишь стартер?
|
| |
| |
| iv0911iv | Дата: Вторник, 19.04.2011, 16:21 | Сообщение # 6 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1681
Статус: Offline
| Quote (iv0911iv)
Не знаю, как у Вас господа, а у меня было так. Теперь замка нет (тумблер и кнопка). И как это происходит? тумблером включаешь зажигание, а кнопкой крутишь стартер? ДА
Отсканировать - попробую вечером.
Нет предела совершенству!!!
Нет страшнее зверя, кошки!!!
Самый точный диагноз - патологоанатомический!!!
|
| |
| |
| SabitofF | Дата: Среда, 20.04.2011, 08:38 | Сообщение # 7 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 415
Статус: Offline
| качество фотки плохое, не могу разобрать номера
|
| |
| |
| iv0911iv | Дата: Среда, 20.04.2011, 09:43 | Сообщение # 8 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1681
Статус: Offline
| Отсканировал, но как дальше ...? Знаю как отправлять по ЭЛ. почте.
Нет предела совершенству!!!
Нет страшнее зверя, кошки!!!
Самый точный диагноз - патологоанатомический!!!
|
| |
| |
| shura | Дата: Среда, 20.04.2011, 21:04 | Сообщение # 9 |
 Admin
Группа: Администраторы
Сообщений: 687
Статус: Offline
| Quote (iv0911iv) Отсканировал, но как дальше ...? Знаю как отправлять по ЭЛ. почте
Внизу "Прикрепить файл: (не более 500Kb)" не устраивает? ))
Обитатели форума имеют скверную привычку иногда спать и заниматься другими бесполезными делами в течение суток, пренебрегая своими обязанностями быстро отвечать на постинги...
|
| |
| |
| iv0911iv | Дата: Среда, 20.04.2011, 21:14 | Сообщение # 10 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1681
Статус: Offline
| Я не волшебник!...!!! Вопрос КАК??? Главное процесс. ПАСИБА!!! За собачку простите, проба пера.
Нет предела совершенству!!!
Нет страшнее зверя, кошки!!!
Самый точный диагноз - патологоанатомический!!!
Сообщение отредактировал iv0911iv - Среда, 20.04.2011, 21:31 |
| |
| |
| SabitofF | Дата: Четверг, 21.04.2011, 22:06 | Сообщение # 11 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 415
Статус: Offline
| Quote (iv0911iv) Знаю как отправлять по ЭЛ. почте.
sabitoff@list.ruДобавлено (21.04.2011, 22:06)
---------------------------------------------
если под капотом ничего нет, это как-то влияет на противотуманки, готовной свет, вентилятор отопления, заднюю туманку? А то работают только габариты, аварийка, поворотники.
Сообщение отредактировал SabitofF - Среда, 20.04.2011, 23:00 |
| |
| |
| iv0911iv | Дата: Пятница, 22.04.2011, 03:13 | Сообщение # 12 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1681
Статус: Offline
| Блок предохранителе смотреть.
Не помню, даже в цвете (тут) попадалась. Сплю наверное.
Нет предела совершенству!!!
Нет страшнее зверя, кошки!!!
Самый точный диагноз - патологоанатомический!!!
|
| |
| |
| shura | Дата: Пятница, 22.04.2011, 08:31 | Сообщение # 13 |
|
Admin
Группа: Администраторы
Сообщений: 687
Статус: Offline
| http://skodafelicia.ru/publ/4-1-0-28
Обитатели форума имеют скверную привычку иногда спать и заниматься другими бесполезными делами в течение суток, пренебрегая своими обязанностями быстро отвечать на постинги...
|
| |
| |
| iv0911iv | Дата: Пятница, 22.04.2011, 09:49 | Сообщение # 14 |
|
Генералиссимус
Группа: Модераторы
Сообщений: 1681
Статус: Offline

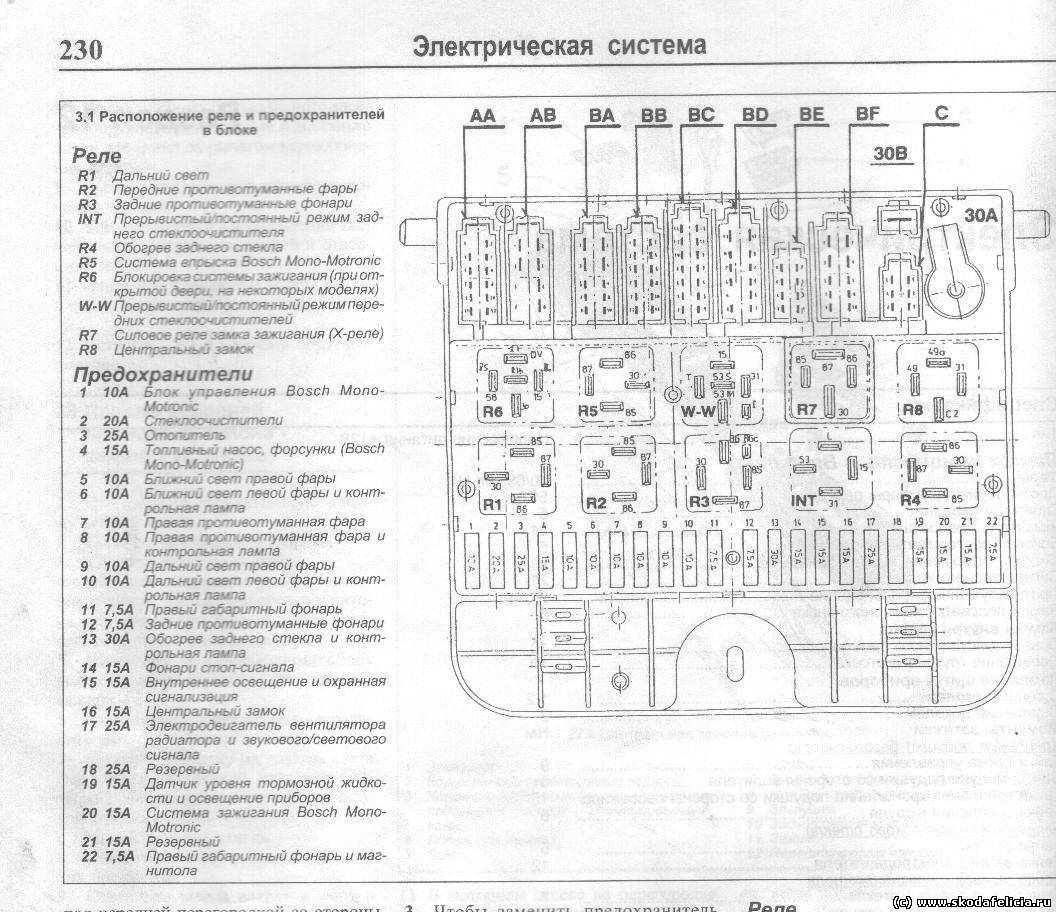

| Спасибо!!! Она. Закладку нужно сделать. У меня на R8 сидит ЦЗ и рел. поворотов. Возможно не совсем правильно. Но вот так, пока не мешает.
Нет предела совершенству!!!
Нет страшнее зверя, кошки!!!
Самый точный диагноз - патологоанатомический!!!
Сообщение отредактировал iv0911iv - Пятница, 22.04.2011, 10:00 |
| |
| |
| SabitofF | Дата: Пятница, 22.04.2011, 12:26 | Сообщение # 15 |
|
Генерал-майор
Группа: Пользователи
Сообщений: 415
Статус: Offline
| блок рабочий, при включении релюшки щелкают, может должна быть масса где-то в подкапотном отсеке? даже не знаю к чему уже придераться(
|
| |
| |
