Снимаем головку блока цилиндров

Снимаем воздушный фильтр

Осоединяем высоковольтные провода от свечей, центральный провод от катушки зажигания, отщелкиваем две защелки и снимаем крышку трамблера. Отключаем шланг вакуумной регулировки угла опережения зажигания

Сливаем охлаждающую жидкость и отсоединяем все шланги с ней от термостата и карбюратора. Вынимаем датчик температуры охлаждающей жидкости. В отверстие из под него видно остатки рассыпавшегося термостата. Отворачиваем от термостата крепления бензопровода и маслянного щупа. Отворачиваем термостат от головки блока цилиндров

Отсоединяем от карбюратора троссик газа и провод питания. Отсоединяем от пароотделителя шланги подачи бензина и обратки. Отсоединяем от маслозаливной горловины шланг вентиляции картера. Отсоединяем шланг вакуумного усилителя тормозов. Отворачиваем две гайки и снимаем клапанную крышку. Отворачиваем три гайки крепления кожуха выпуского коллектора, снимаем его. Отворачиваем две нижние гайки крепления впуского коллектора. Отворачиваем четыре верхние гайки крепления впускного коллектора и снимаем его вместе с карбюратором

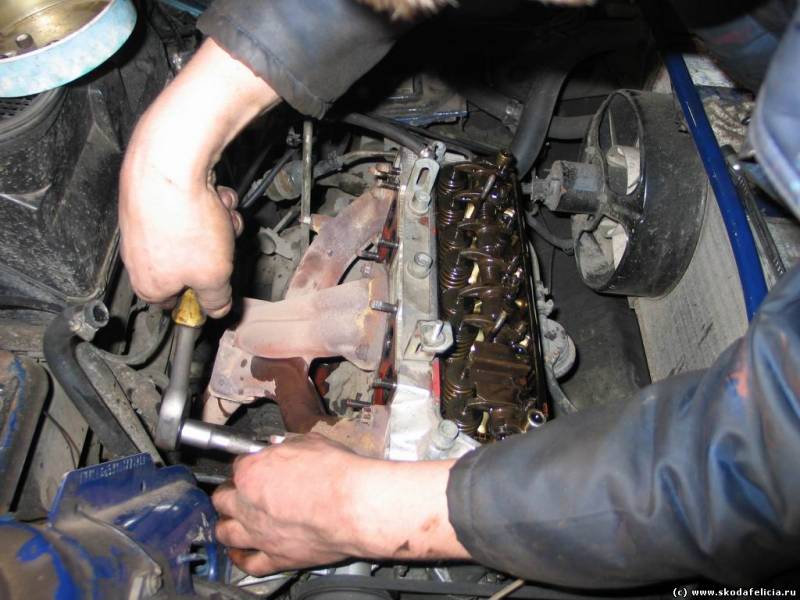

Отворачиваем шесть гаек крепления выпуского коллектора

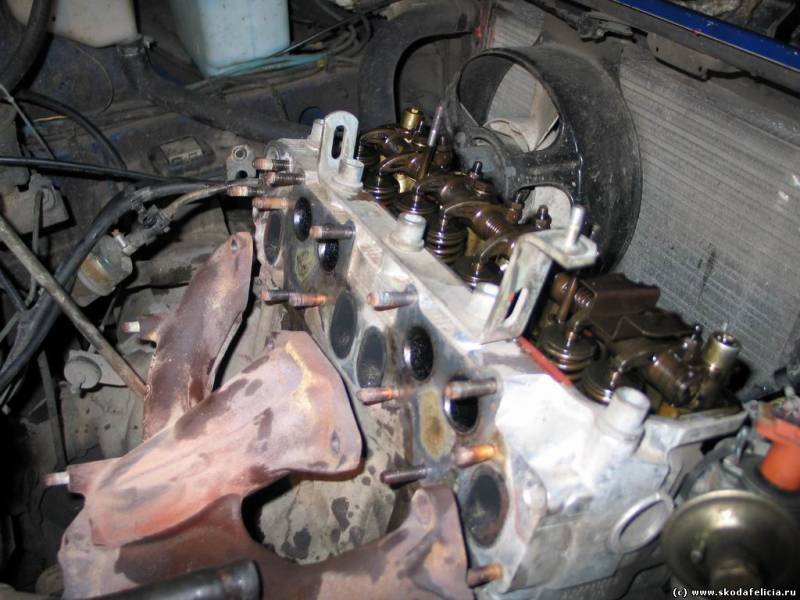

Снимаем выпускной коллектор со шпилек и отводим вниз, снимаем старую прокладку

Снимаем болт крепления генератора

Откручиваем четыре нижние гайки и болт крепления регулировочной пластины генератора. Пластину снимаем

При помощи длинного ключа ослабляем болты крепления головки блока цилиндров

ВНИМАНИЕ! Порядок откручивания гаек и болтов. Необходимо строго следовать данному порядку

Откручиваем три болта крепления кронштейна двигателя, снимаем его. Откручиваем четыре болта, которыми привинчены промежуточные крепления сборки коромысел. Вывинчиваем болты по краям и снимаем сборку коромысел

Вынимаем штанги толкателей и складываем их так, чтобы не перепутать их порядок. Вывинчиваем оставшиеся винты крепления головки блока цилиндров и складываем их так, чтобы не перепутать местами

Снимаем головку блока цилиндров

Снимаем с блока цилиндров старую прокладку

Шлифуем 1000-ной шкуркой поверхность головки блока цилиндров

И поверхность блока цилиндров

Вычищаем содержимое цилиндров и ставим новую прокладку

Собираем все в обратном порядке. Затягиваем болты строго в указанном на фотографии порядке! Болты затягиваются сначала усилием 20Нм, затем два раза доворачиваются на 90 градусов. Каждый раз необходимо строго соблюдать последовательность! После затягивания болтов затягиваются, в указанной последовательности, гайки

Категория: Монтаж \ демонтаж | Добавил: Timon (08.12.2008)
Просмотров: 9416 | Комментарии: 1 | Рейтинг: 4.8/12 |
Всего комментариев: 1
1
а где находятся маслосъемные колпачки? и что нужно для замены клапанов?
